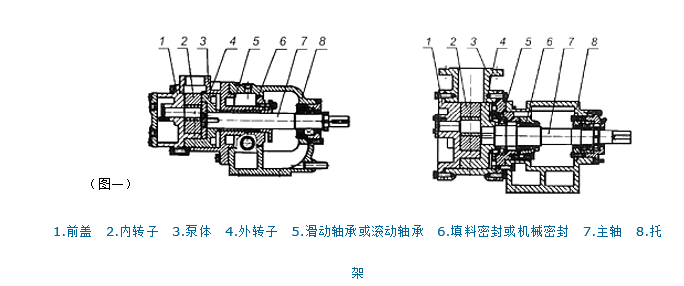

YP高粘度泵结构型式（如图一）
（1）工作原理
具有内齿的驱动齿轮（外转子）带动内转子在全封闭的泵体内作同方向转动，泵体和前盖的月牙板使吸入和排出口隔开。转动时，在吸入口形成负压，液体被吸入，转子将液体带到排出口，受压排出泵体，完成了液体的输送。
（2）结构
如图1，NYP高粘度泵主要有内外转子，轴，泵体，前盖，拖架，密封，轴承等组成。密封有机械密封和填料密封的两种形式，对于高温、高粘稠度及腐蚀性强的介质，选用填料密封。
输送易结晶物料时，在前盖和泵体上可设计带有保温夹套，工作时通蒸汽保温融化。 泵可配安全阀，当泵或管路系统超压时，安全阀门打开，形成内部回流，保证系统安全。

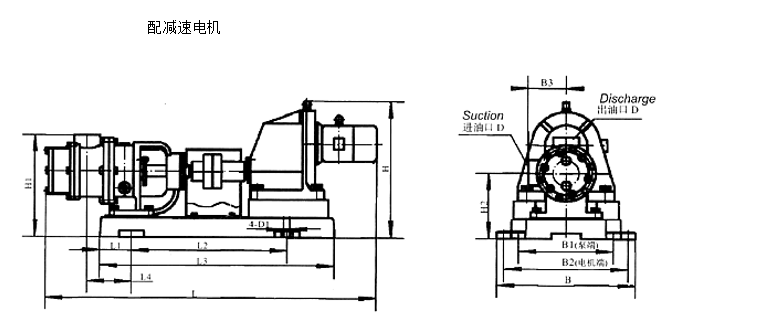

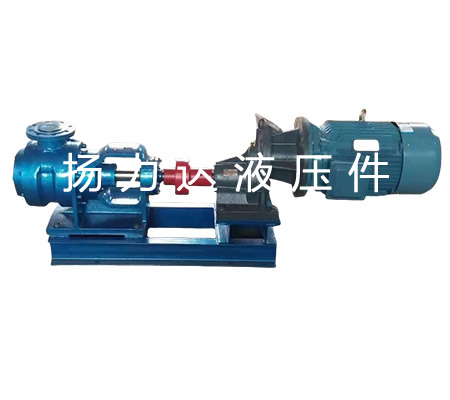

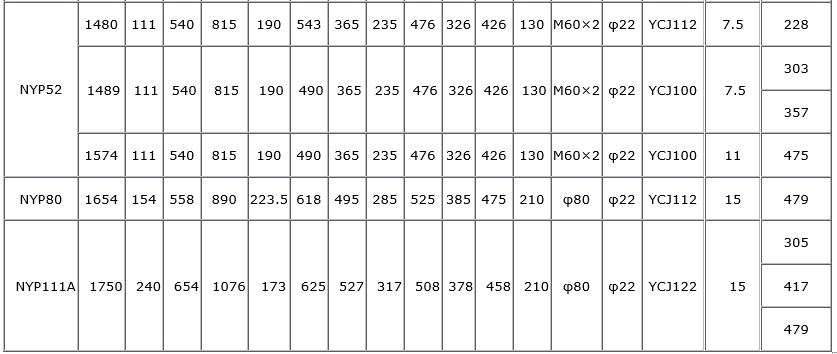

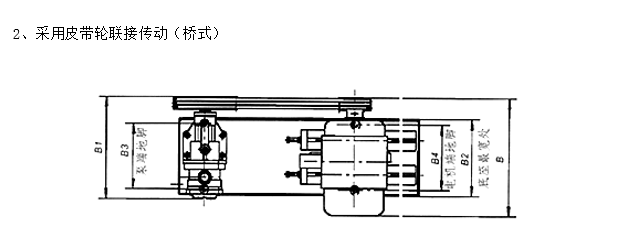

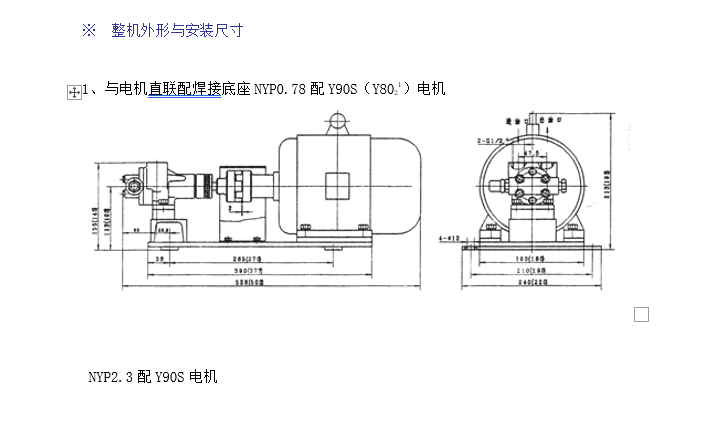

NYP高粘度泵装置由泵，电机和底座组成。传动方式有桥式和直联式两种。
从主轴外伸端向泵看，为顺时针旋转。

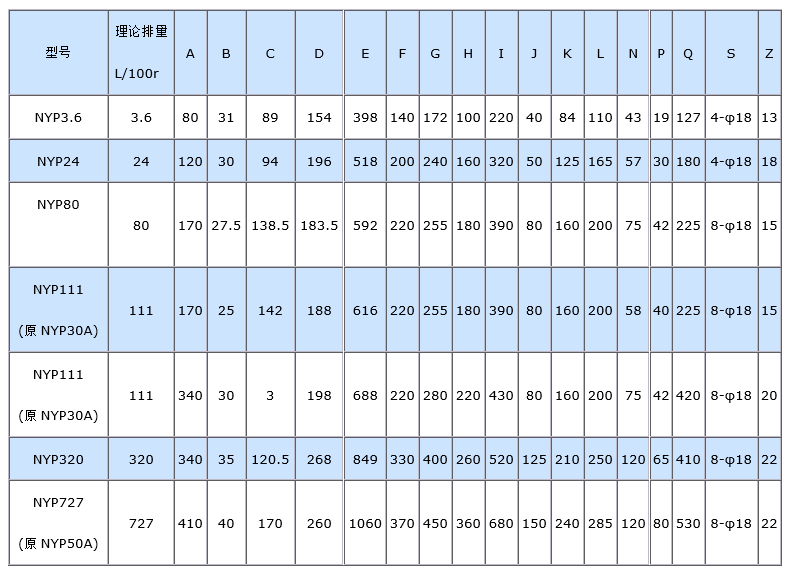

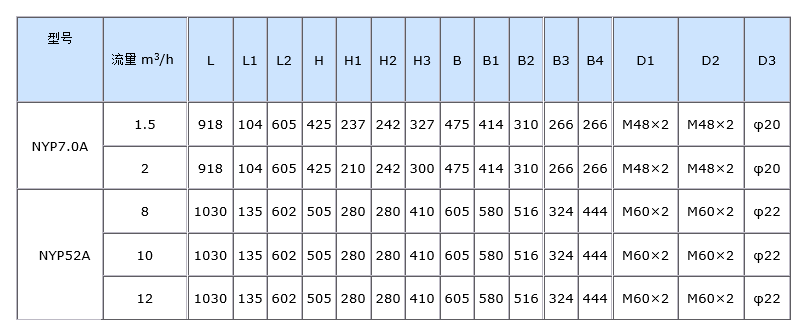

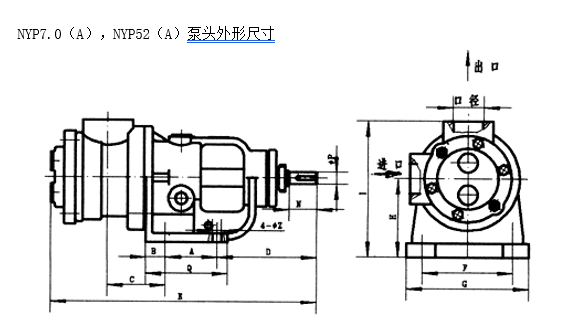

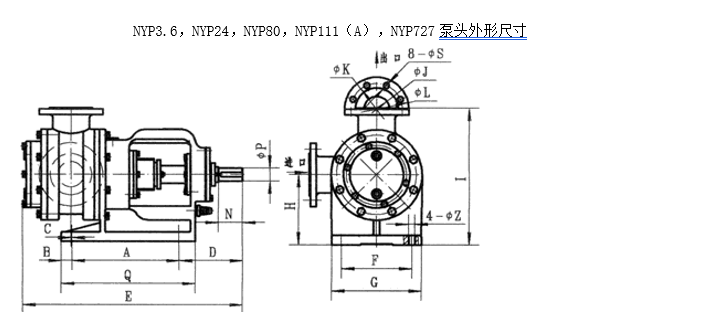

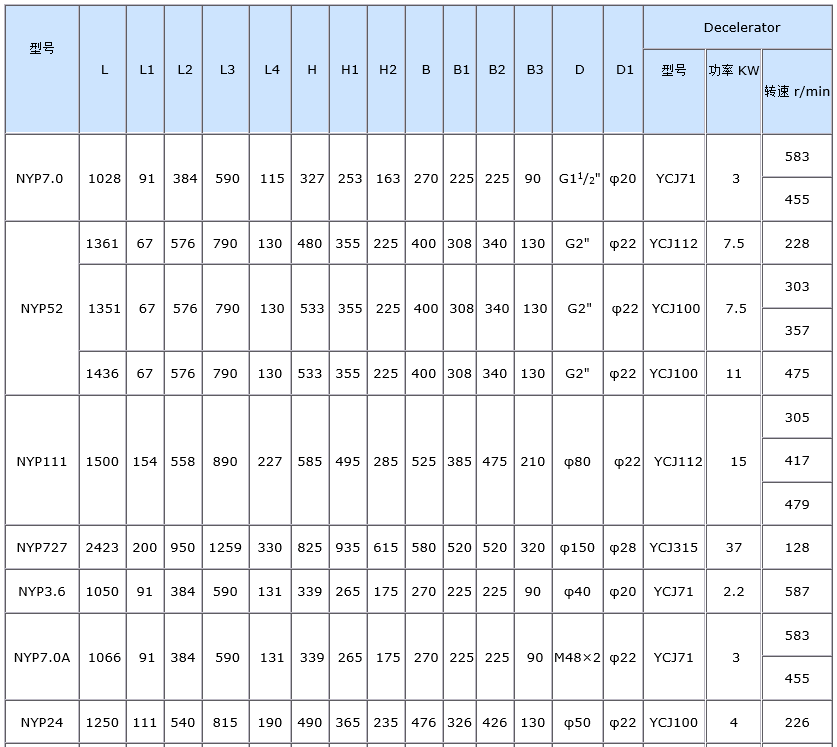

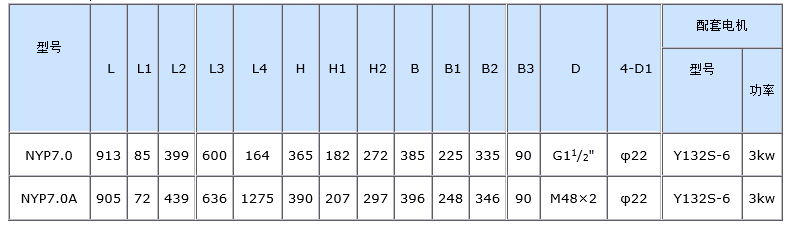

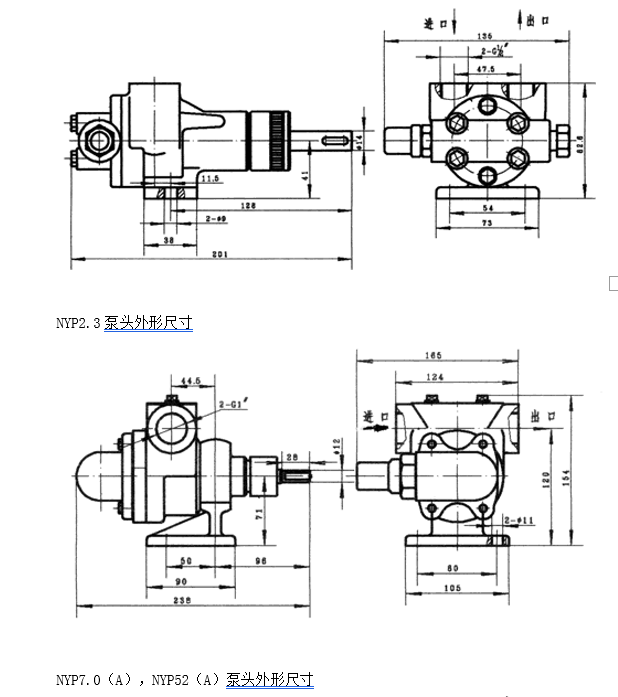

NYP高粘度泵的泵头外形尺寸图
NYP0.78泵头外形尺寸
